Электр кабелін тарту құралдары кабельді зақымдамай орнату уақытын қалай қысқарта алады?

Құрылым және оқырман уәдесі

Сіз немен кетесіз

• Құрал санаттарының қарапайым ағылшын тіліндегі картасы және олардың әрқайсысы сайтта не түзетеді.
• Ішкі сатып алуды тексеру тізіміне көшіруге болатын шешім кестесі.
• Үйкеліс пен қайта өңдеуді азайтатын қайталанатын жұмыс процесі (алдын ала тарту → тарту → кейінгі тарту).
• Жеткізушілерді «ең төменгі бағадан» жоғары салыстыру үшін сатып алушыға бағытталған ескертпелер.

Кабельді тартудағы ең жиі кездесетін ауырсыну нүктелері

Қағазда кабельді тарту «жай тарту» болып табылады. Шындығында бұл жүйелік мәселе: трассаның геометриясы, бетінің жағдайы, кабель салмағы, майлау, шиеленісті бақылау және өңдеу тәртібінің бәрі бірге жиналады. Міне, кішігірім түтік тартқыштарында да, үлкен траншеялық қондырғыларда да көрінетін ауырсыну нүктелері.

1) Тартуды тоқтататын үйкеліс ұштары

Үйкеліс біркелкі емес. Ол иілулерде, ығысуларда, арналардың ауысуларында және дөрекі кіру нүктелерінде көтеріледі. Егер сіз бұл өсулерді басқара алмасаңыз, сіз аласыз тоқтаулар, байланыс нүктелерінде қызып кету немесе қауіпсіз кернеуден асатын «кейіпкер тартулар».

2) Кабельдік қаптаманың сырылуы және оқшаулаудың зақымдалуы

Көбінесе зақым негізгі себептерден туындайды: түтік аузындағы өткір жиектер, өрескел траншея табандары арқылы сүйреу, тым алыс орналастырылған роликтер немесе өлшемдері мен дұрыс тураланбаған бастарды тарту.

3) Бұрыштар мен люктердегі иілу радиусының бұзылуы

Тіпті экипаж «баяу қабылдады» деп ойласа да, бұрыштың нашар орнатылуы қатты иілуге ​​мәжбүр етуі мүмкін. Бұл кабельдің қызмет ету мерзімін қысқартуы және болашақта ақаулар тудыруы мүмкін.

4) Бақыланбайтын керілу және бұралу

Бұрау өткізгіштерге кернеу түсіріп, төмен қарай өңдеу мәселелерін тудыруы мүмкін. Кернеуді нашар бақылау бригадалар мен жабдықтарға қауіп төндіреді. Бұл жерде дұрыс тарту сызығы, бұрылыстар және кернеуге жақындау маңызды.

5) Сынақ-қателік құралдарды пайдаланудан өнімділіктің жоғалуы

Егер экипаж «негізінен дұрыс заттармен» келсе, олар уақытты импровизациялауға жұмсайды - көбінесе бүгін жақсы болып көрінетін нәтижелер кейінірек сәтсіздікке ұшырайды. Жоспарланған құралдар жинағы әдетте бір рет қайта тартуға қарағанда арзанырақ.

Бұл ауырсыну нүктелерін шешетін құралдар топтары

Күшті құралдар жинағы үш тапсырманы қамтиды:нұсқаулық(жолды және иілуді басқару),Тарт(қауіпсіз тартуды қамтамасыз ету), жәнеқорғау(сыраудың, жаншудың және бұралудың алдын алу). Төменде негізгі болып табыладыЭлектр кабелін тарту құралдарытоптар және олардың нақты әлемдегі проблемаларды қалай салыстыру.

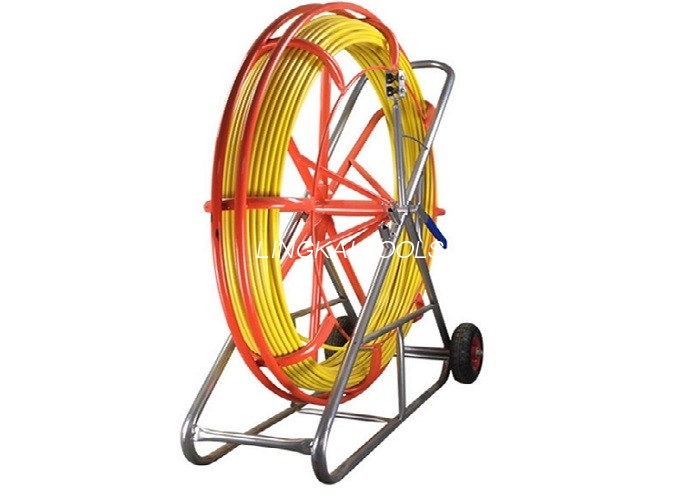

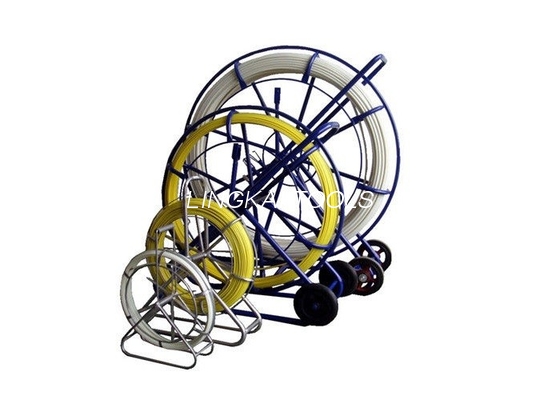

A) Түтіктер мен балық жүйелері

• Олар не істейді:Кабельді зақымдамай арқанды/жіпті тарту үшін құбыр/өткізгіштер арқылы пилоттық жолды орнатыңыз.
• Олар нені түзетеді:«Желіден қалай өтеміз?» деген сұраққа уақыт жоғалтты. және ұзақ мерзімді кезеңдегі пилоттық желідегі ақаулар.
• Не іздеу керек:Қаттылық үшін дұрыс диаметр диаметрі, бақыланатын төлемге арналған тежеу ​​жүйесі және итеру/тарту кезінде тұрақты жақтау.

B) Тік сызықты роликтер және траншеялық роликтер

• Олар не істейді:Үйкелісті азайту және пиджакты қорғау үшін кабельді жерден көтеріп, бағыттаңыз.
• Олар нені түзетеді:Жол бойымен сүйрету зақымдануы, тартылу және біркелкі емес тарту күші.
• Не іздеу керек:Кабель салмағына және жол жағдайларына сәйкес келетін номиналды жүктеме, мойынтіректердің дизайны және роликтер аралығы.

C) Бұрыш шығыршықтары, люк/шұңқыр басындағы роликтер және кіруден қорғау

• Олар не істейді:Бұрыштардағы иілу радиусын басқарыңыз және кабельді кіру/шығу нүктелерінде қорғаңыз.
• Олар нені түзетеді:Иілу бұзылыстары, шеттердегі ұсақталған күртешелер және бұрыштардағы үйкеліс ұштары.
• Не іздеу керек:Тегіс роликті беттер, тұрақты жақтаулар және оңай бекіту/орналастыру.

D) Кабель ұстағыштары (шұлықтарды тарту) және тарту бастары

• Олар не істейді:Локализацияланған кернеуді азайта отырып, тарту күшін кабельге (немесе тарту көзіне/басқа) біркелкі тасымалдаңыз.
• Олар нені түзетеді:Сырғанау, импровизацияланған түйіндерден өткізгіштің зақымдануы және қауіпті тарту қосылымдары.
• Не іздеу керек:Дұрыс ұстау диапазоны, тор сапасы, қауіпсіз бекіту және бұрылыстармен үйлесімділік.

E) Айналдырғыштар, бұралуға қарсы шешімдер және тарту желісін басқару

• Олар не істейді:Бұрылуды азайтып, тарту жүйесін туралап ұстаңыз.
• Олар нені түзетеді:Бұралу, иілу және тұрақсыз тарту.
• Не іздеу керек:Жүйеге сәйкес келетін жүктеме рейтингі және кернеу кезінде тегіс айналу.

F) Лебедкалар, тартқыштар, қақпақтар және итеру/тарту машиналары

• Олар не істейді:Бақыланатын тартуды қамтамасыз етіңіз, әсіресе ұзағырақ немесе ауыр тартулар үшін.
• Олар нені түзетеді:Қолмен тарту шектеулері, тұрақты емес кернеу және шаршау қателері.
• Не іздеу керек:Желілік жылдамдықты басқару, тежеу, өлшеу/кернеу бақылауымен үйлесімділік және қауіпсіз анкерлеу.

G) Апаттарды тыныштандыратын «Қолдау» құралдары

• Кабель барабанының тіректері / катушкаларын өңдеу:Сүйреу, барабанның «қашып кетуі» және бүйірден жүктеу мәселелерін болдырмайды.
• Өлшеу құралдары:Маршрут ұзындығын растауға және роликтер аралығы мен кезеңді жоспарлауға көмектеседі.
• Майлау стратегиясы:Металл мағынасында «құрал» емес, бірақ бұл сіз басқара алатын ең үлкен үйкеліс азайтқыштардың бірі.

Жылдам таңдау кестесі

Оны сәйкестендіру кезінде жылдам сүзгі ретінде пайдаланыңызЭлектр кабелін тарту құралдарыеңбек жағдайларына. (Кеңес: сенімді болмасаңыз, қорғаныс пен үйкелісті бақылауға басымдық беріңіз - бұл екеуі қайта өңдеуді барынша азайтады.)

Кабельді тартудың практикалық жұмыс процесі

Құралды сатып алу жұмыс процесі тәртіпті болған жағдайда ғана төленеді. Мұнда сіз бригадалар арасында стандарттауға болатын өріске ыңғайлы реттілік.

1-қадам: Алдын ала жоспарлау (сағаттарды үнемдейтін 10–20 минут)

• Маршрутты зерттеу:Иілулерді санаңыз, тығыз бұрыштарды анықтаңыз және кіру/шығу нүктелерін растаңыз.
• Кабель деректерін тексеру:Сыртқы диаметрді, ең аз иілу радиусын және тарту әдісін (ұстау мен тарту басын) растаңыз.
• Ролик жоспары:Роликтің түрі мен аралығын шешіңіз; үйкеліс өсулері күтілетін бұрыштық/шұңқырлы роликтерді қосыңыз.
• Пилоттық желі стратегиясы:Түтікке арналған таяқша/балық тәсілін таңдаңыз, содан кейін қажет болса тарту арқанына/желіге жаңартыңыз.
• Қорғау жоспары:Кез келген өткір жиектерді, өрескел траншея негіздерін немесе қорғаныстарды немесе кіреберіс жеңдерді қажет ететін өткелдерді анықтаңыз.

2-қадам: Кабельдің зақымдалуын болдырмайтын орнату

• Алдымен кіру қорғанысын орнатыңыз:«Бір рет тартпаңыз және қараңыз». Кабель оларға тиіп кетпес бұрын жиектерді қорғаңыз.
• Роликтерді әдейі орналастырыңыз:Тым аз роликтер кедергіні арттырады; тым көп нашар орналастырылған роликтер ілінісу нүктелерін арттырады.
• Лебедка/тартқышта туралауды тік ұстаңыз:Сәйкессіздік бүйірлік жүктемені және бұралуды арттырады.
• Тиісті тұтқалар мен қосылымдарды пайдаланыңыз:Стресті шоғырландыратын импровизацияланған байланыстардан аулақ болыңыз.

3-қадам: Тартуды бақыланатын кернеумен орындаңыз

1. Баяу бастаңыз:Жылдамдықты арттырмас бұрын кабельді ролик жолына «қондырыңыз».
2. Сағат бұрыштары:Экипаж мүшесін иілу мен үйкелісті бақылау үшін әр қауіпті жерге орналастырыңыз.
3. Байланысты сақтау:Қарапайым тоқтату/баяу/өту протоколы шу мен қысым кезінде түсінбеушіліктердің алдын алады.
4. Пиджак зақымданғанын байқасаңыз, тоқтаңыз:Қазір үзіліс кейінгі ақаудан арзанырақ.

4-қадам: Кері қоңырауларды азайтатын тексеруден кейінгі тексерулер

• Көрнекі тексеру:Бұрыштардағы, жазбалардағы және белгілі өрескел сегменттердегі күртенің күйін тексеріңіз.
• Маршрутты растау:Кабельдің дұрыс орналасқанына және күтпеген қысылып қалмағанына көз жеткізіңіз.
• Орнатуды құжаттаңыз:Роликті орналастыру және кіруді қорғау фотосуреттері жұмыс істеген нәрсені қайталауға көмектеседі.

Қайта өңдеуді болдырмайтын қауіпсіздік және сапаны бақылау

Ең қауіпсіз жұмыстар әдетте ең сапалы жұмыс болып табылады, өйткені екеуі де болжамдылыққа және басқарылатын күштерге сүйенеді. Мұнда бригадалардың жұмысын баяулатпай, күнделікті жұмыстарға сәйкес келетін практикалық басқару элементтері бар.

1-бақылау: «Ең әлсіз буын» рейтингін тексеру

Әрбір тарту жүйесінде ең әлсіз номиналды құрамдас (ұстау, бұрылу, арқан, ролик, бекіту нүктесі) болады. Бұл құрамдас қауіпсіздік шегін анықтайды. Нақты рейтингтерді беретін жеткізушіден сатып алу болжамды азайтады.

2-бақылау: Бұрыштық тәртіп

Бұрыштар - үйкеліс, иілу радиусы және кабель қорғанысы соқтығысатын жер. Егер бюджеттер тығыз болса, алдымен бұрыштық шешімдерге ақша салыңыз. Бұл сонымен қатар тұрақты, дұрыс бағаланған роликтер тез қайтарылатын жер.

3-бақылау: индукцияланған кернеу туралы хабардар болу (қолданылатын кезде)

Белгілі бір желілік және желілік орталарда индукцияланған электр нақты қауіп болуы мүмкін. Арнайы жерге қосу блоктарын пайдалануға болады жұмыс әдісі талап еткенде жұмыс жоспарының бөлігі ретінде — әрқашан сайтыңыздың қауіпсіздік ережелері мен стандарттарын орындаңыз.

Сатып алушылар үшін сатып алу туралы ескертпелер

Егер сіз сатып алсаңызЭлектр кабелін тарту құралдарыинженерлік топ үшін опцияларды пайдалану әдісін бағалау керек тек каталогта емес, салада маңызды критерийлер.

Тәуекелді азайтатын ақпаратты сұраңыз

• Номиналды жүктеме және қолдану көлемі:«Ол не үшін бағаланады және оны қайда қолдануға болмайды?»
• Материал және подшипник бөлшектері:Ролик материалы кабельді қорғауға әсер етеді; мойынтіректердің дизайны үйкеліс пен ұзақ мерзімділікке әсер етеді.
• Конфигурация таңдаулары:Тікелей және бұрыштық және питхед параметрлері «барлығына сәйкес келетін» болмауы керек.
• Қосалқы бөлшектердің болуы:Әсіресе роликтер, жақтаулар және жылжымалы жинақтар үшін.
• Экспорттық логистикаға арналған қаптамалар:Құралдар сайтқа жеткенше зақымдануды болдырмайды.

Құралды ғана емес, «жүйені» сатып алыңыз

Ең жақсы жұмыс істейтін қондырғылар сәйкес келетін жинақтар болып табылады: арна штангасы → ұшқыш сызығы → тарту арқан → айналмалы → ұстағыш → роликтер (тікелей + бұрыш + кіріс). Егер жеткізуші жалпы жұмыс профильдері үшін толық жинақты көрсетуге көмектессе, сәйкессіздіктер мен сайттағы импровизацияны азайтасыз.

Мамандандырылған өндіруші сәйкес келетін жерде

Егер сіздің жобаларыңыз қайталанатын жер асты қондырғыларын, траншеяларды немесе желілік құрылысқа байланысты кабельді өңдеуді қамтыса, онымен жұмыс істеуге болады. бірнеше құрал санаттарын қамтитын өндіруші — өйткені үйлесімділік пен рейтингтерді жүйеде басқару оңайырақ болады.

Мысалы,Ningbo Lingkai Electric Power Equipment Co., Ltd. шеңберінде өнімдердің кең ауқымын ұсынадыЭлектр кабелін тарту құралдарысанаты, соның ішінде арналық штангалар (ұшқышты құру үшін), роликтер (үйкелісті азайту үшін), және қатысты тартуға/өңдеуге арналған керек-жарақтар — бірнеше көздерден алынған теңдессіз бөлшектерді араластырудың орнына экипаж жинақтарын стандарттауға тырысқанда пайдалы.

Жиі қойылатын сұрақтар

Соңғы алып кету

Ең жақсыЭлектр кабелін тарту құралдарыжай ғана «қаттырақ тартпаңыз» — олар үйкелісті азайтады, кабель беттерін қорғайды, иілу радиусын басқарыңыз және экипаждарға тұрақты кернеуді сақтауға көмектесіңіз. Ең көп тараған маршруттарыңыздың айналасындағы құралдар жүйесін стандарттасаңыз, сіз тоқтап қалған тартпаларды, куртканың аз зақымдануын және аз қымбат жөндеуді көресіз.
