Жер асты кабельдерін орнату құралдары дегеніміз не және олар жобаның тиімділігін қалай арттырады?

Аннотация

Қалалар қауіпсіз, сенімдірек және көрнекі түрде таза инфрақұрылымға ұмтылған сайын жерасты электр және байланыс желілері жылдам кеңейіп келеді. Бұл трансформацияның орталығындаЖер асты кабельдерін орнату құралдары, бұл құрылыс жылдамдығын ғана емес, сонымен қатар қауіпсіздікті, кабельдің ұзақ қызмет ету мерзімін және жүйенің ұзақ мерзімді өнімділігін анықтайды. Бұл мақала жер асты кабельді орнату құралдарының толық экожүйесін, соның ішінде жер асты кабель тарту құралдары, кабель төсеу жабдығы, арна таяқша жүйелері, жүкшығырлар, роликтер және кернеуді бақылау құрылғылары сияқты кілт сөзбен кеңейтілген нұсқаларды зерттейді. Өнеркәсіптік тәжірибелер мен инженерлік логикаға сүйене отырып, біз бұл құралдардың қалай жұмыс істейтінін, қайда қолданылатынын және заманауи EEAT стандарттарына сәйкес оларды қалай жауапкершілікпен таңдау керектігін түсіндіреміз. Талқылау өндірістік тәжірибеден хабарланадыNingbo Lingkai Electric Power Equipment Co., Ltd.және жарнамалық шағымдардан гөрі практикалық құндылыққа назар аударады.

Мазмұны

• Жер асты кабельдерін орнату құралдарын түсіну
• Неліктен жер асты қондырғысы арнайы жабдықты қажет етеді?
• Кеңейтілген кілт сөздер мен құрал санаттары түсіндірілді
• Жер асты кабельдерін орнату құралдарының негізгі түрлері
• Бұл құралдар қауіпсіздік пен кабельдің тұтастығын қалай жақсартады
• Әртүрлі жоба сценарийлері үшін таңдау критерийлері
• Жалпы орнату құралдарының салыстыру кестесі
• Өнеркәсіптік қолданбалар және пайдалану жағдайлары
• Құралдарды өндіру мен пайдаланудағы EEAT қарастырулары
• Жиі қойылатын сұрақтар
• Қорытынды және келесі қадамдар

Жер асты кабельдерін орнату құралдарын түсіну

Жер асты кабельдерін орнату құралдары жер деңгейінен төмен орнатылған электр немесе байланыс кабельдерін бағыттауға, тартуға, қорғауға және тартуға арналған механикалық және гидравликалық құрылғылардың мамандандырылған тобына жатады. Жер асты жүйелері құбырлар, құбырлар, траншеялар және туннельдер сияқты жабық орталарда жұмыс істейді.

Бұл құралдар үйкелісті, иілу радиусын, созылу кернеуін және туралау дәлдігін басқару үшін жасалған. Дұрыс пайдаланбау кабель қабықшасының зақымдалуына, оқшаулаудың бұзылуына немесе мерзімінен бұрын қартаюына әкелуі мүмкін, бұл құрал таңдауды логистикалық ойдан гөрі маңызды инженерлік шешімге айналдырады.

Неліктен жер асты қондырғысы арнайы жабдықты қажет етеді?

Кабельдерді жер астына орнату әуе жүйелерінде жоқ қиындықтарды тудырады. Оларға көрінбейтін бағыттау жолдары, жоғары үйкеліс коэффициенттері, шектеулі кіру нүктелері және қатаң қауіпсіздік талаптары жатады. Жер асты кабельдерін орнату құралдары осы мәселелерді шешу үшін арнайы жасалған.

• Орнату басталғаннан кейін көріну азаяды және түзету опциялары шектеулі
• Аралық үйкеліс пен иілу салдарынан жоғары механикалық кернеу
• Термиялық және ылғалға байланысты кабельдің зақымдалу қаупі жоғары
• Қалалық қауіпсіздік пен қоршаған ортаны қорғау ережелерін күшейту

Кеңейтілген кілт сөздер мен құрал санаттары түсіндірілді

Жер асты кабельдерін орнату құралдарының ауқымын толық түсіну үшін салада жиі қолданылатын терминологияны кеңейту пайдалы. Бұл вариациялар толығымен бөлек өнімдерді емес, көбінесе функцияны сипаттайды.

• Жер асты кабель тарту құралдары
• Жер асты жүйелеріне арналған кабель төсеу жабдықтары
• Кабельді лебедкалар және тарту машиналары
• Аралық штангалық және құбырлы штангалық жүйелер
• Траншеяға және каналға кіруге арналған кабель роликтері
• Кернеуді бақылау және бақылау құрылғылары

Жер асты кабельдерін орнату құралдарының негізгі түрлері

• Кабельдік лебедкалар– Ұзақ қашықтықтағы қондырғылар үшін басқарылатын тарту күшін қамтамасыз етіңіз
• Канал Роддерс– Кабельді тарту алдында өткізгіш желілерді құбырлар арқылы жүргізу үшін қолданылады

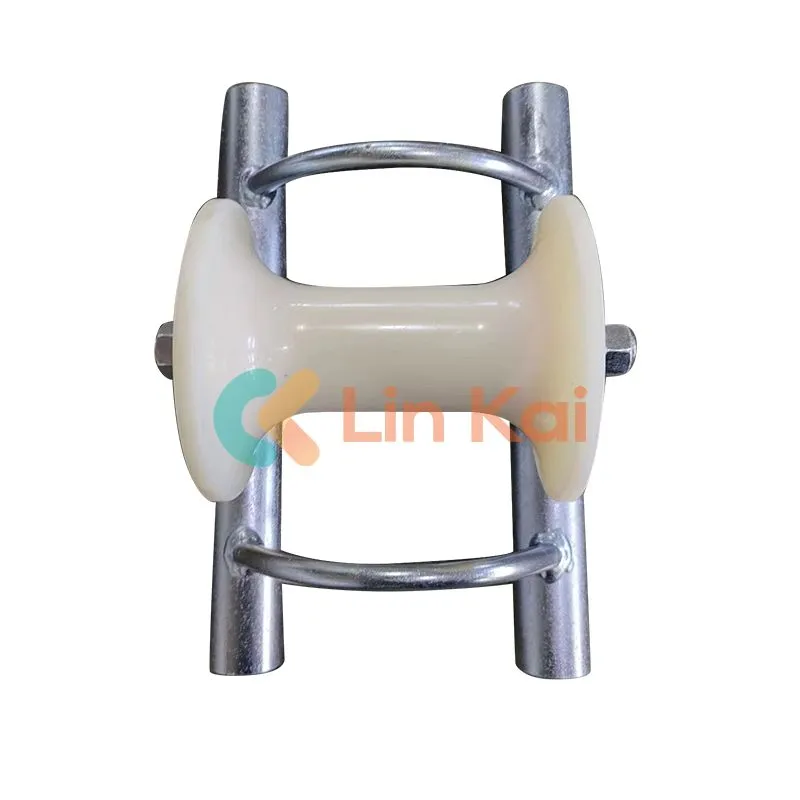

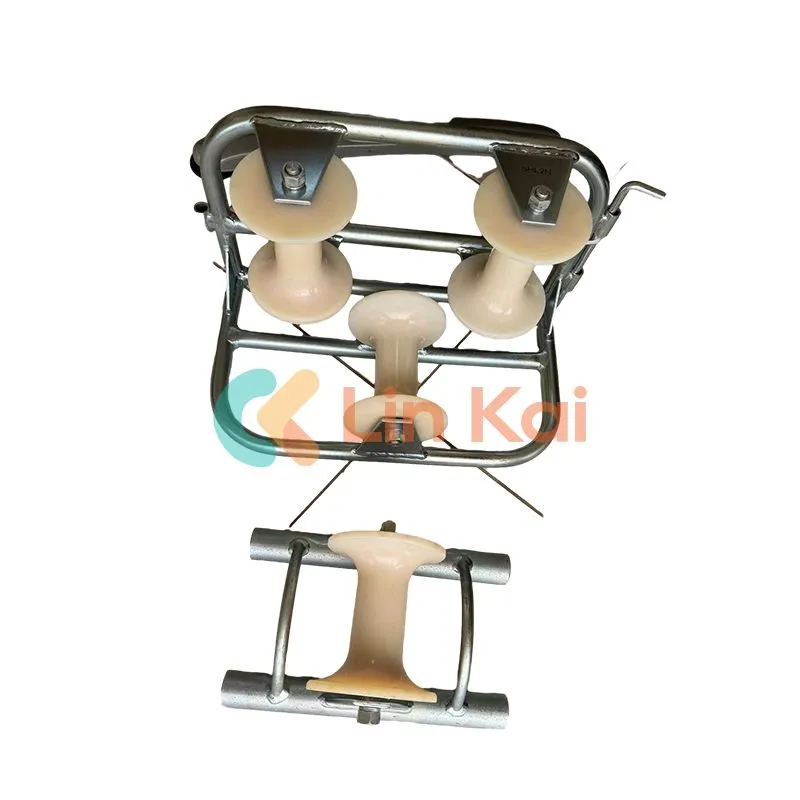

• Кабель роликтері– Кіру және шығу нүктелеріндегі үйкелісті азайтып, кабель қабықшаларын қорғаңыз
• Тарту тұтқалары– Керілген тарту кезінде кабельдерді біркелкі бекітіңіз
• Кернеу өлшегіштері– Кабель шегінен асып кетпеу үшін тарту күшін бақылаңыз

Бұл құралдар қауіпсіздік пен кабельдің тұтастығын қалай жақсартады

• Төменгі қолмен өңдеу жарақат алу қаупін азайтады
• Бақыланатын кернеу өткізгіштің созылуын болдырмайды
• Оңтайландырылған иілу радиусы оқшаулау қабаттарын қорғайды
• Азайтылған үйкеліс тарту кезінде жылудың жиналуын азайтады

Әртүрлі жоба сценарийлері үшін таңдау критерийлері

• Кабельдің диаметрі мен салмағы
• Маршрут ұзындығы және иілу саны
• Түтік материалы және ішкі бетінің жағдайы
• Қалалық және ауылдағы орнату шектеулері

Жалпы орнату құралдарының салыстыру кестесі

Өнеркәсіптік қолданбалар және пайдалану жағдайлары

• Қалалық электр тарату желілері
• Жаңартылатын энергия желілеріне қосылу
• Өнеркәсіптік зауыт инфрақұрылымы
• Телекоммуникациялық және талшықты-оптикалық жүйелер

Құралдарды өндіру мен пайдаланудағы EEAT қарастырулары

EEAT тұрғысынан жер асты кабельдерін орнату құралдары тексерілетін тәжірибемен, мөлдір өндірістік процестермен және дәлелденген дала өнімділігімен қамтамасыз етілуі керек. сияқты өндірушілерNingbo Lingkai Electric Power Equipment Co., Ltd.өнім дизайнын халықаралық орнату стандарттарымен және нақты әлемдегі инженерлік талаптармен сәйкестендіріңіз.

Жиі қойылатын сұрақтар

Жер асты кабельдерінің дұрыс тартылу күшін не анықтайды?

Тарту күші кабель салмағына, арна ұзындығына, үйкеліс коэффициентіне, иілу саны мен радиусына байланысты. Іс жүзінде орнатушылар пайдаланады кернеуді бақылау және кабель өндірушісінің рұқсат етілген шектері шегінде тартуды сақтау үшін жол есептеулері.

Капстандық жүкшығыр мен барабан лебедкасын қалай таңдауға болады?

Жақсы басқару және арқан ілмегі арқылы ұзақ тартуларды басқару мүмкіндігі бар үздіксіз тарту қажет болған кезде қақпақ лебедкасы жиі таңдалады. жүйесі. Барабанның лебедкалары тартқыш сызығының барабанда сақталуын қалаған кезде жиі кездеседі. Сіздің шешіміңіз сайттың орналасуын, тарту ұзындығын, желілік басқару қажеттіліктері және сіз шиеленісті қалай бақылауды жоспарлайсыз.

Маған шын мәнінде түтікшесі керек пе, әлде мен құбыр арқылы желіні балықтай аламын ба?

Қысқа, таза, түзу құбырлар үшін қолмен балық аулау жұмыс істеуі мүмкін. Бірақ құбыр таяқшасы (өткізгіш штанга жүйесі) ұзақ уақытқа сенімдірек жолдар, ескі арналар немесе бірнеше иілісі бар маршруттар. Ол сынақ және қателерді азайтады, жұмыс уақытын қысқартады және импровизацияланған тартудан болатын зақымдануды болдырмауға көмектеседі.

Кабельді тарту тұтқалары, торлы шұлықтар және айналмалы қосқыштардың айырмашылығы неде?

Тарту тұтқалары (торлы шұлықтар) локализацияланған кернеуді азайту үшін жүкті кабельдік кеудешенің ұзағырақ бөлігіне таратады. Айналмалы коннекторлар арасында орналасады бұралуды азайту үшін тарту сызығы мен тұтқа, бұл иілулерден тартылған кезде немесе арқан айнала алатын кезде маңызды. Бірге пайдаланса, олар қорғай алады кабельдің тұтастығы да, орнату сапасы да.

Кабель роликтері каналдың кіру нүктелерінде кабельдің зақымдалуын қалай болдырмайды?

Кіру нүктелері жоғары қауіпті аймақтар болып табылады, өйткені кабель бос кеңістіктен жабық каналға өтеді. Роликтер кабельді тегіс бағыттайды, күртешені азайтады қажалу және қауіпсіз иілу радиусын сақтау. Бұл әсіресе ауыр MV/HV кабельдері үшін немесе жол кіргеннен кейін бірден бұрылатын кезде маңызды.

Майлауды қашан қолдануым керек және қай түрі қолайлы?

Майлау материалы әдетте үйкеліс жоғары болады деп күтілгенде қолданылады: ұзын құбырлар, бірнеше иілулер, өрескел ішкі құбырлар немесе үлкенірек кабель диаметрлері. Кабель қаптамасының материалына және жергілікті қоршаған орта талаптарына сәйкес келетін кабель мақұлдаған тартпа майын пайдаланыңыз. «Жалпы» жағармайлардан аулақ болыңыз курткаларды нашарлатуы немесе қалдық қалдыруы мүмкін.

Тарту басталар алдында үйкеліс пен кернеуді қалай бағалаймын?

Алдын ала бағалау әдетте маршрут картасын, иілулерді санауды, құбырларды тексеруді және кернеуді бағалау әдісін қамтиды (көбінесе кабель салмағына негізделген, үйкеліс болжамдары және иілу көбейткіштері). Тәуекелділігі жоғары тартулар үшін командалар орнату кезінде бұл бағалауларды нақты уақыттағы кернеуді өлшеумен біріктіре алады жорамалдарды растау және шамадан тыс жүктемені болдырмау.

Орнату кезінде ең аз иілу радиусын сақтауға қандай құралдар көмектеседі?

Иілу радиусы роликті дұрыс таңдау, бағыттың өзгеруі орын алатын бұрыштық роликтер және кенеттен болмайтын бақыланатын тарту әдістері арқылы қорғалған. жұлқылар. Сезімтал кабельдер үшін орнатушылар радиусты бағыттауыштарды қосуы немесе ішкі өткізгіштердің және ішкі өткізгіштердің қаупін азайту үшін үлкенірек радиустарды сақтауға арналған шығыршықтарды пайдалануы мүмкін. оқшаулаудың зақымдануы.

Кабельді тартпас бұрын түтіктің таза екенін қалай білуге ​​болады?

Жалпы қадамдарға арнаны штангалау, оправканы тарту (ішкі саңылауды растау үшін) және сынақ тарту сызығын пайдалану кіреді. Қиын ортада командалар мүмкін құбыр камералары сияқты түтіктерді тексеру құралдарын пайдаланыңыз. Арнаның күйін ертерек растау орта тартылудың тоқтауын және кабельдің зақымдалуын болдырмаудың ең қарапайым әдістерінің бірі болып табылады.

«Ұшқыш желі» дегеніміз не және ол неліктен маңызды?

Пилоттық желі - күшті тарту арқандары үшін жолды және сайып келгенде, кабельдің өзін орнату үшін арна арқылы орналастырылған бастапқы жеңіл сызық. Жақсы орнатылған пилоттық желі орнатудың белгісіздігін азайтады, күште кезең-кезеңмен тартылуға мүмкіндік береді және кабельдің соңғы тартылуын бақыланатын және болжамды ұстауға көмектеседі.

Тарту кезінде кабельдің бұралу немесе «тығындалу» қаупін қалай азайтуға болады?

Айналмалы қосқыштарды пайдалану, тарту арқанды туралау, төлемді дұрыс басқару және арқанның айналуын болдырмау арқылы бұрылу қаупі азаяды. Бақыланатын тарту жылдамдығы да маңызды. Егер бұралу еленбесе, ол ішкі күйзеліске және ұзақ мерзімді өнімділіктің ықтимал мәселелеріне айналуы мүмкін.

Қандай жер асты кабельді орнату құралдары ұзақ қашықтыққа тарту үшін маңызды?

Ұзақ қашықтыққа жұмыс істеу үшін өзек жүйесі әдетте дұрыс өлшемді жүкшығырды, калибрленген кернеуді бақылауды, жоғары сапалы тарту арқанын, дұрыс ұстағыштарды және бұрылуларды, және роликтер мен майлау материалдары сияқты үйкелісті басқару құралдары. Көптеген жобалар жүктерді қауіпсіз шектерде ұстау үшін маршрутты жоспарлау тәжірибесінен және кезеңді тартулардан да пайда көреді.

Беделді құрал жеткізушісі қандай құжаттарды ұсынуы керек?

Нақты спецификацияларды (номиналды жүктемелер, материалдар, өлшемдер), пайдалану нұсқауларын, техникалық қызмет көрсету нұсқауларын және сапаны қамтамасыз ету ақпаратын іздеңіз. сияқты өндірушілерNingbo Lingkai Electric Power Equipment Co., Ltd.әдетте мердігерлерге жабдықты жауапкершілікпен таңдауға және пайдалануға көмектесетін техникалық құжаттамамен құралдарды қолдайды, бұл EEAT-тың ашықтық пен сарапшылыққа қатысты күтулеріне жақсы сәйкес келеді.

Қызмет мерзімін ұзарту үшін жер асты кабельдерін орнату құралдарына қалай күтім жасау керек?

Негізгі техникалық қызмет көрсетуге пайдаланудан кейін тазалау (әсіресе майлау қалдықтары), роликтердің тегіс айналуын тексеру, үзілген жіптердің бар-жоғын тексеру, жүкшығырды тексеру кіреді. бөлшектер мен тежеу ​​жүйелерін, сондай-ақ коррозияны болдырмау үшін құралдарды құрғақ күйде сақтаңыз. Жүйелі тексерулер сонымен қатар жоғары жүктемелі операцияларда ақаулық қаупін азайтады.

Тартқыш арқандар мен тұтқаларды қауіпсіз қайта пайдалану мүмкін бе?

Жиі иә, бірақ тексеруден кейін ғана. Арқандардың қажалуы, тегістелген бөліктері, ластануы немесе сынған талшықтары бар-жоғын тексеру керек. Тұтқалардың зақымдалуын тексеру керек және орнату дәлдігі. Қайта пайдалану саясаты өндірушінің нұсқаулары мен жұмыс орнындағы қауіпсіздік протоколдарына сәйкес болуы керек, әсіресе ауыр немесе жоғары вольтты кабельдерді тартқанда.

Қорытынды және келесі қадамдар

Жер асты кабельдерін орнату құралдары тиімділікке, қауіпсіздікке және ұзақ мерзімді сенімділікке әсер ететін заманауи инфрақұрылымдық жобалар үшін өте маңызды. Дұрыс құралдар мен серіктестерді таңдау операциялық тәуекелді айтарлықтай төмендетеді.

Егер сіз жер асты кабель жобалары үшін жабдықты бағалайтын болсаңыз немесе арнайы техникалық нұсқаулық қажет болса,бізбен хабарласыңынақты орнату жағдайларына арналған шешімдерді талқылау.
