Сипаттама: |
Электр беру желісінің бас тақтасы |
Жұмыс жүктемесі: |
Ең көбі 320 Kn |
Функция: |
Іштік өткізгіштер |
Өткізгіштер саны: |
2,3,4,6 |
Жіп блоктарының ені: |
75-125 мм |
Үлгі: |
SZ4A-13 SZ4B-18 SZ4B-25 SZ4B-32 |

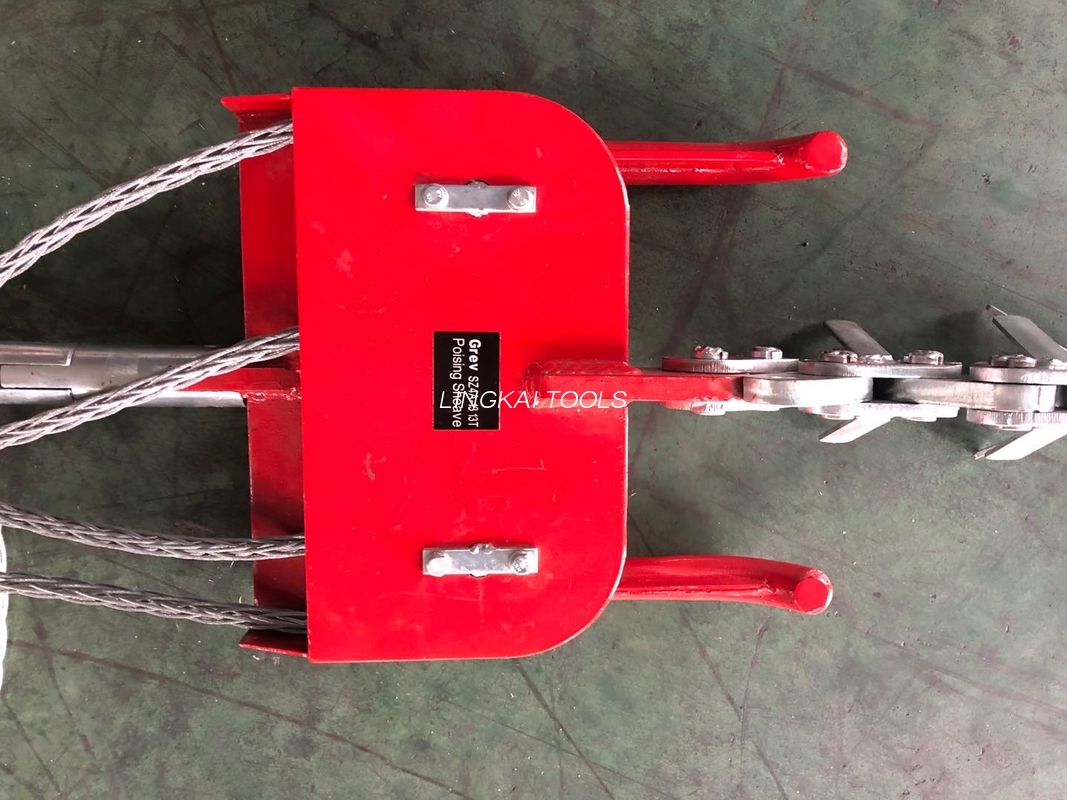

Жүгіру тақталары Әуе желісінің құрылысындағы төрт бума өткізгіштердің балансы түрі
Өнім сипаттамасы
Жүгіру бастиектері жиынтық өткізгіштерді шегендеу блоктарын тарту және тарту үшін қолданылады. Біз 2, 3, 4, 6,8 кондукторлы жүріс тақталарын жобалап шығардық. Тапсырыс берушінің талабы бойынша жүгіру тақталарының екі түрі бар. Біреуі бекіту түрі, екіншісі ортаңғы шкивпен және болат сым арқанмен тепе-теңдік түрі.
Техникалық параметрлер
| Элемент нөмірі | Үлгі | Номиналды жүктеме (кН) | Салмағы (кг) | Қолданылатын шығырдың ені (мм) | Ерекше өзгешеліктері |
| 17231 | SZ4A-13 | 130 | 96 | 100 | Теңгерімді шығыр түрі |
| 17232 | SZ4B-13 | 130 | 65 | 100 | Өткізгіштер бір-бірінен тәуелсіз. |
| 17233 | SZ4B-18 | 180 | 95 | 110 | Өткізгіштер бір-бірінен тәуелсіз. |
| 17234 | SZ4B-25 | 250 | 110 | 110 | Өткізгіштер бір-бірінен тәуелсіз. |
| 17238 | SZ4C-25 | 250 | 88 | 110 | Өткізгіштер бір-бірінен тәуелсіз. |
| 17239 | SZ4B-32 | 320 | 150 | 125 | Өткізгіштер бір-бірінен тәуелсіз. |
2 Жинақталған өткізгіштер жұмыс істейтін тақталар
| Элемент № | Үлгі | Сипаттама | Жұмыс жүктемесі (KN) | Салмағы (кг) | Белгілер |
| 17220 | SZ2-8 | 508X75 штангалық блок үшін қолданылады | 80 | 17 | Өткізгіштер әртүрлі бұқа доңғалақтарынан бөлек тізбектейді |
| 17221 | SZ2-8A | 660X100 штангалық блок үшін қолданылады | 80 | 19 | |
| 17222 | SZ2-8B | 822X110 штангалық блок үшін қолданылады | 80 | 20 | |
| 17223 | SZ2A-8 | 660X100 штангалық блок үшін қолданылады | 80 | 90 | Теңгерім шығырының құрылымы |
| 17224 | SZ2B-13 | 822X110 штангалық блок үшін қолданылады | 130 | 55 | Өткізгіштер әртүрлі бұқа доңғалақтарынан бөлек тізбектейді |
| 17225 | SZ2C-13 | 916X110 штангалық блок үшін қолданылады | 130 | 50 | |
| 17226 | SZ2B-18 | 1024X125 штангалық блок үшін қолданылады | 180 | 65 |
Қолданылуы: 2 байлаулы өткізгіштерді тігу үшін, ұшқыш сым арқанды өткізгіштермен жалғау үшін қолданылады. Тік ауыр буындар тігу блоктарына дұрыс кіру үшін жүгіру тақтасын көлденең күйде ұстайды. Тепе-теңдік шығырының түрі әдетте кергіштің бірдей доңғалақтарынан тартылған 2 жинақталған өткізгіштер үшін қолданылады.
6 (8) Жинақталған өткізгіштер жұмыс істейтін тақталар
| Элемент № | Үлгі | Сипаттама | Номиналды жүктеме (KN) | Салмағы (кг) | Белгілер |
| 17241 | SZ6B-25 | 822X110 штангалық блок үшін қолданылады | 250 | 140 |
Өткізгіштер әртүрлі бұқа доңғалақтарынан бөлек тізбектейді |
| 17242 | SZ6B-25A | 660X100 штангалық блок үшін қолданылады | 250 | 137 | |
| 17243 | SZ6A-18 | 660X100 штангалық блок үшін қолданылады | 180 | 160 | Баланс түрі |
| 17244 | SZ6A-25 | 822X110 штангалық блок үшін қолданылады | 250 | 180 | |
| 17246 | SZ8B-28 | 822X110 штангалық блок үшін қолданылады | 280 | 240 | Бекіту түрі |
Қолданылуы: 6 және 8 байлаулы өткізгіштерді тігу үшін, ұшқыш сым арқанды өткізгіштермен жалғау үшін қолданылады. Тік ауыр буындар тігу блоктарына дұрыс кіру үшін жүгіру тақтасын көлденең күйде ұстайды. Тепе-теңдік шығырының түрі әдетте кергіштің бірдей доңғалақтарынан тартылған 2 жинақталған өткізгіштер үшін қолданылады.
