Өткізгіштердің салбырауына арналған масштабтау ауқымы

Өткізгіштердің салбырауына арналған масштабтау ауқымы

Өткізгіштердің салбырауына арналған жоғары сапалы масштабтау ауқымы, Қытайдан шыққан, Қытайдың жетекші салбыраушы өткізгіштерді тігу құралдарының өнімі, қатаң сапа бақылауы бар электр жеткізу желісін байлау құралдарының зауыттары, жоғары сапалы өткізгіштерді салбыртатын электр беру желісін байлау құралдарының өнімдерін шығарады.

Қаптама:
Болат қорап
Сипаттама:
Өткізгіш масштабының төмендеуі ауқымы
Үлкейту:
4X
Салмағы:
1,6 кг
Бұрыштық болат:
56-125 градус
Үлгі:
Scope ауқымы 22151

Іс ауқымын масштабтау өткізгіш немесе Жер сымы, OPGW салбырауы кезінде әуе электр беру желісінің шөгуін реттеу үшін қолданылады. Телескоп мұнарада болат бұрышты ұстап тұру үшін болат бекіту құрылғысымен жабдықталған.



Іс ауқымын масштабтау

№: 22151

Үлкейту коэффициенті: 4 есе

Қолданылуы: Өткізгіштердің шөгулерін бақылау үшін қолайлы. Оны мұнараларға орнатуға болады.

Салмағы (кг): 1,6

1 Телескоп 2 Жақтаудың бекітілген болты 3 Негіздің бекітілген болты
4 Болтты ұстаңыз 5 Шатунның бекітілген болты 6 Қауіпсіздік ілгегі
7 Қауіпсіздік ілгегінің бекітілген болт 8 Рух деңгейі



SAG SCOPE электр беру желісін орнату кезінде өткізгіштің түсуін бақылау үшін қолданылады және операторға өткізгіштің шөгуін реттеуге көмектеседі.

SAG SCOPE телескопының үлкен объективті диаметрі, кең көру өрісі, жоғары ұлғайту мүмкіндігі бар. Оны мақсаттарды бақылау үшін пайдалану және өлшеу дәлдігін арттыру оңай.

SAG SCOPE электр мұнарасына орнатылатын ақылға қонымды құрылыммен жасалған. SAG SCOPE параллелограмм арқылы өткізгіштің шөгуін бақылау үшін пайдаланылуы мүмкін.



ПАЙДАЛАНУ НҰСҚАУЛАРЫ

1. SAG SCOPE барлық болттарын қатайтыңыз.

2. Мұнараға SAG SCOPE бекітілді.

а. Қауіпсіздік ілгегінің 7 болттарын босатыңыз, сақтандырғыш ілгекті жылжытыңыз және 4-ұстағыш болтты және шатунның 5 бекітілген болттарын босатыңыз.

б. Мұнараның корпусын SAG SCOPE ұстайтын болт 4 пен қауіпсіздік ілмегі 6 арасына салыңыз да, екі болтты 4 және 5 қатайтыңыз.

в. Сақтандырғыш ілгекті қатайтыңыз және сақтандырғыш ілгегінің бекітілген болттарын қатайтыңыз, мұнара корпусына SAG SCOPE бекітіңіз.

3. Деңгейді реттеңіз.

а. 3-негіздің бекітілген болттарын және шатунның 5 бекітілген болттарын босатыңыз. жақтау деңгейін реттеңіз, 8-рух деңгейіндегі көпіршікті орталық күйге жылжытыңыз.

б. Негіздің 3 бекітілген болтын және шатунның 5 бекітілген болтын қатайтыңыз. SAG SCOPE бұраған кезде көпіршікті ортаңғы күйде ұстаңыз.

4. Телескопты пайдаланыңыз.

а. Объективтің қақпағын шешіп, объективтерді көру үшін телескопты пайдаланыңыз.

б. Мақсаттарды бақылаған кезде көзді телескоптан 60 мм қашықтықта ұстаңыз.

в. Мақсаттарды әртүрлі қашықтықта көргенде, линзадағы крест тазаланғанша, телескоптағы сақинаны бұрап, содан кейін сақинаны қатайтуға болады.

г. Объективтегі крест бұрышын телескопты бұру арқылы реттеуге болады. 2-раманың бекітілген болттарын босатыңыз, содан кейін телескопты бұрап, 2-раманың Бекітілген болтын қатайтыңыз.

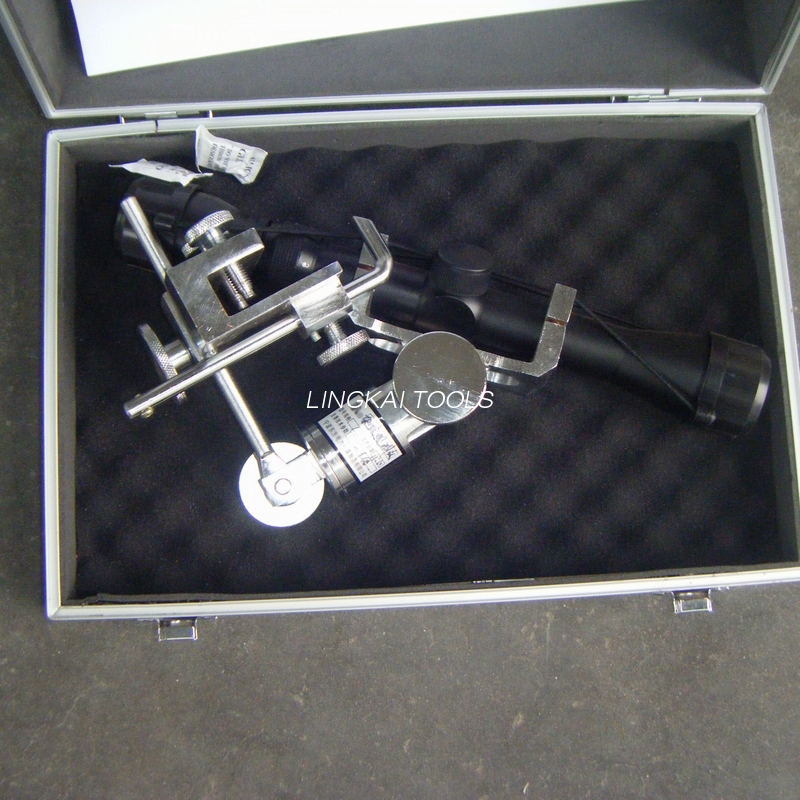

Zoom Sag Scope For Conductor Sagging Of Transmission Line Stringing Tools 1
