Үлгі: |
SLX-3 |
Номиналды жүктеме: |
3Т |
Сыртқы өлшемі: |
37 мм |
Салмағы: |
0,65 кг |
Элемент №: |
17124 |
Аты: |
Айналмалы буын |

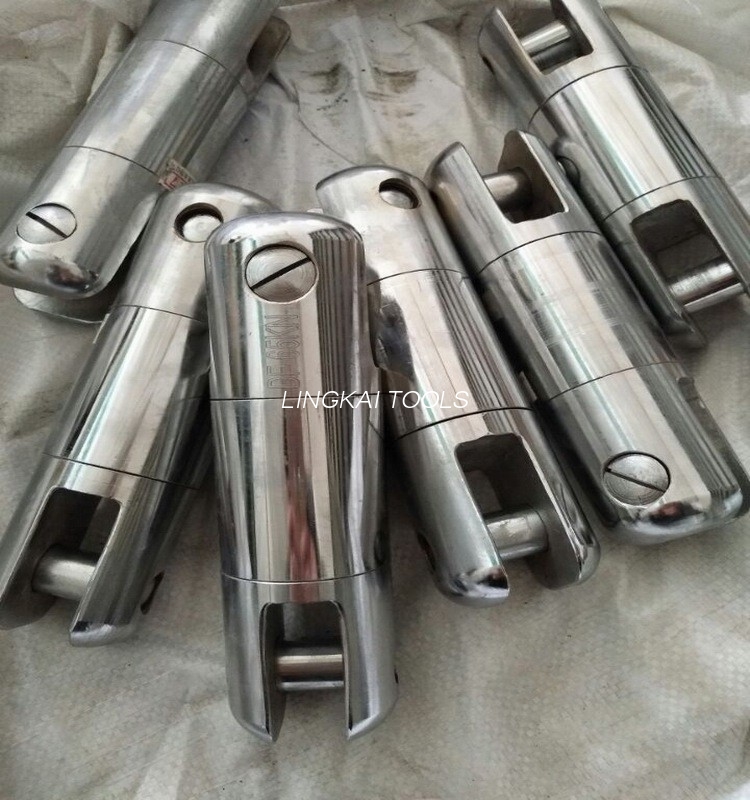

Номиналды жүктеме 50 кН ЭТЖ айналмалы қосылыс жоғары берік болат айналмалы қосылыс
Жылдам мәліметтер:
1. Трансмиссиялық желі жабдығының керек-жарақтары мен құралдары
2. Айналмалы қосылыстар
3. Номиналды жүктеме: 50кН
4. Сыртқы диаметрі: 42 мм
5. Салмағы 0,65 кг
6. Дун Хуан бренді
Бұл бас сызығының айналмалы қосылыстары баудың конструкциясында болат бұрымды арқанмен байланыстырушы және ACSR үшін қолданылады. Өнім бұралу деформациясы жинақталған арқанды босатады.
Өнім шағын өлшемді жоғары берік болаттан жасалған, ол штангалық блоктан өте алады.
Торлы шұлықты және тарту арқанды қосуға арналған айналмалы қосылыс тарту арқанды өткізгіштерге орнатылған торлы шұлық түйініне қосу үшін жарамды; олар тірек мойынтіректерге орнатылады және олар бұралу деформациясының жиналуын болдырмауға арналған. Олар жоғары созылатын мырышталған болаттан жасалған; арнайы конструкция шығырлар арқылы өту кезінде пайда болатын жоғары радиалды жүктемелерге төтеп бере алады.
Параметр:
|
Тапсырыс беру
саны
|
Үлгі | Негізгі өлшемі (мм) |
Бағаланған
жүктеме (кН)
|
Салмағы
(кг)
|
||||
| A | B | C | D | E | ||||
| 17121 | SLX-0,5 | 19 | 61 | 40 | 8 | 9 | 5 | 0.2 |
| 17122 | SLX | 35 | 100 | 70 | 12 | 13 | 10 | 0.4 |
| 17123 | SLX | 30 | 120 | 90 | 14 | 14 | 20 | 0.55 |
| 17124 | SLX | 37 | 129 | 95 | 16 | 16 | 30 | 0.65 |
| 17125 | SLX | 42 | 154 | 116 | 18 | 17 | 50 | 1.5 |
| 17125A | SLX-6.5 | 51 | 185 | 140 | 20 | 19 | 65 | 2.0 |
| 17126 | SLX-8 | 57 | 220 | 165 | 24 | 22 | 80 | 2.4 |
| 17127 | SL130 | 62 | 248 | 192 | 26 | 24 | 130 | 3.5 |
| 17128 | SL180 | 75 | 294 | 222 | 26 | 26 | 180 | 7.2 |
| 17129 | SL250 | 85 | 331 | 251 | 30 | 30 | 250 | 10.6 |
| 17130 | SL250Y | 80 | 323 | 243 | 30 | 30 | 250 | 8.0 |
