Өнімнің сипаттамасы: |
Трансмиссиялық желілік өткізгіштердің штрих блоктары |
Шкафтың ішкі диаметрі: |
710 мм |
Шеңбердің сыртқы диаметрі: |
822 мм |
Білектің ені: |
110мм |
Қаптың материалы: |
MC нейлон немесе болат |
Өткізгіштің диаметрі: |
36 мм дейін |
822 мм үлкен диаметрлі Mc Nylon доңғалақтары кабельдік нейлон шкив блогы

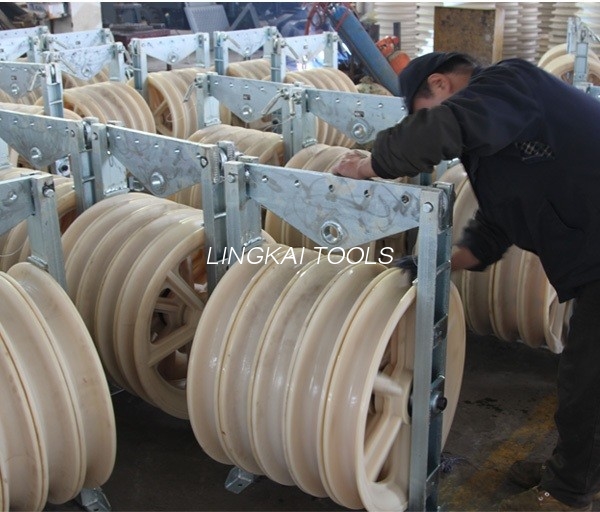

822 MM Әуе электр желісі өткізгішінің бау блоктары беру желісінің өткізгіші немесе OPGW тізбегі үшін пайдаланылады. Өткізгіш шығыршық MC нейлоннан жасалған, оны неопренмен қаптауға болады, орталық орақ болаттан жасалуы мүмкін.
Ескерту:
1. Тізбекті фитингтер міндетті емес, тапсырыс бергенде көрсетіңіз. Сұраныс бойынша теңшелген блоктар жеткізілуі мүмкін. Модельдегі деректер шығырықтың сыртқы диаметрін білдіреді X ені (мм).
2. Шеңбер өлшемі сыртқы диаметрі X ішкі диаметрі X ені: 822 мм X 710 мм X 110 мм
Ескерту:
1. Ілмекті фитинг, дөңгелек көзді фитинг және ілгектерді орнату міндетті емес, тапсырыс беру кезінде көрсетіңіз. Сұраныс бойынша теңшелген блоктар жеткізілуі мүмкін.
Модельдегі деректер шығырықтың сыртқы диаметрін білдіреді X ені (мм).
2. Барлық шығыршықтар шарикті мойынтіректерге орнатылады. Блоктардың жақтауы мырышталған болаттан жасалған.
822 MM нейлон шығыршықтары өткізгіштің бау блоктары
| Элемент № | Үлгі | ACSR өлшем диапазоны (мм²) | Жұмыс жүктемесі (KN) | Салмағы (кг) | Өткізгіш шығырының материалы |
| 10141 | SHDN822 | 500-700 | 30 | 39 | Нейлон, қосымша неопренмен қаптауға болады |
| 10142 | SHSQN822 | 500-700 | 60 | 118 | |
| 10143 | SHWQN822 | 500-700 | 120 | 180 | |
| 10146 | SHQ822 | 500-700 | 120 | 285 | Орталық болат шығыршық |
| 10148 | SHJ822 | 500-700 | 150 | 445 |
Қолданылуы: Бір, екі, төрт, АЛТЫ ЖӘНЕ СЕГІЗ тізбекті алюминий және ACSR өткізгіштерді жанама құрылымдарға тігу үшін қолайлы. Сығымдау гильзалары, айналмалы қосқыштар және тарту арқан қосқыштары ойық арқылы өте алады. Орам жоғары берік нейлоннан жасалған. Барлық шығырлар шарикті мойынтіректерге орнатылады, орталық шығыр болат сым арқанды өткізу үшін арнайы күшейтілген. Рама мырышталған болаттан жасалған.
