Аты: |
Кабельдік тор шұлық ұстағышы |
Костюм: |
OPGW, ADSS |
Жүктеме: |
15 млн |
Үлгі: |
SLE |
Ұзындығы: |
1,4 м |
Қолдану: |
OPGW сайты |

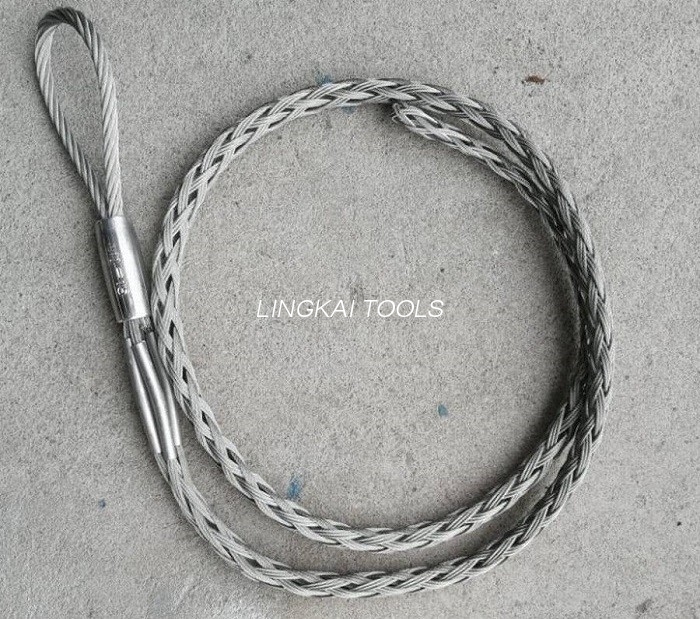

Оптикалық талшықты кабель торлы розетка , OPGEW кабельді ұстағыш кабель торлы шұлық
Кабель торы шұлық ұстағышының техникалық деректері
Оптикалық талшықты кабель торлы розетка , OPGEW кабельді ұстағыш кабель торлы шұлық
OPGW сайтының оптикалық талшықты кабель құралдары Телекоммуникациялық кабельге арналған құрылыс торы
| Элемент нөмірі | Үлгі | Қолданылатын сымның диаметрі (мм) | Жүктеме(кН) | |
| 17141 | 17141 жж | SLE(S)-1 | 7-11 | 10 |
| 17142 | 17142 жж | SLE(S) -1,5 | 11-15 | 15 |
| 17143 | 17143 жж | SLE(S)-2 | 15-18 | 20 |
| 17144 | 17144 ж | SLE(S)-2.5 | 18-22 | 25 |
| Қолданылатын кабель мм |
Номиналды жүктеме (кН) |
Ұзындығы (м) |
| φ10технеций?5 | 10 | 2 |
(қолданады: ADSS .OPGW құрылысына)
| Элемент нөмірі | Үлгі | Сәйкес кабельдің диаметрі (мм) | Номиналды жүктеме (кН) |
| 21361 | SLW16 | Φ12~16 | 8 |
| 21362 | SLW20 | Φ16~20 | 10 |
| 21363 | SLW25 | Φ20~25 | 12 |
| 21364 | SLW37 | Φ25~37 | 18 |
| 21365 | SLW50 | Φ37~50 | 28 |
| 21366 | SLW60 | Φ50~60 | 15 |
| 21367 | SLW80 | Φ60~80 | 20 |
| 21368 | SLW100 | Φ80~100 | 25 |
| 21369 | SLW120 | Φ100~120 | 30 |
| 21370 | SLW150 | Φ120~150 | 30 |
OPGW Construction Mecsh кабельдік шұлық ұстағыштарын қолдану
Бұл торлы кабель ұстағышы APGW және ADSS құрылысы үшін пайдаланылады, ADSS толық диэлектрлік өзін-өзі қолдайтын оптикалық талшықты кабельді білдіреді, OPGW оптикалық қуат сымына жатады.
Жұмыс әдісі:
OPGW Конструкциялық торлы кабельдік шұлық ұстағыштары Жалғыз ойық кабель торы шұлық ұстағышы
1. Бауларды кабель тұтқасының көз ұшынан немесе бекіту ұшынан бастаңыз.
2. Шілтерді жіптің алғашқы екі ілмегі арқылы өткізіп, тартыңыз.
3. Бұл кезеңде шілтерді тым қатты тартпаңыз, жапсарлас ілмектердің арасында шамамен еніне тең бос орын қалдырыңыз.
4. Ұзындығын жалғастыра отырып, тұтқаның ашық жағын қажетінше кеңірек тартыңыз.
5. Біркелкі және таза бауларға қол жеткізуге тырысыңыз, себебі бұл тарту кезінде ұстағышты күшейтуге көмектеседі.
6. Соңында шілтердің ұшын бір-екі рет айналдырып, ұшын бір-біріне сенімді түрде бұраңыз, Артық шілтерді кесіп тастауға болады.
Келесі сыртқы кабельге арналған сым арқан кабель тұтқасы;
1, телекоммуникациялық кабель
2, талшықты кабель
3, коаксиалды кабель
4, Фидерлік кабель
5, гибридті кабель
6, гофрленген кабель
7, Тегіс кабель
8, өрілген кабель
