Сипаттама: |
Өткізгіш біріктірілген компрессор |
Қысу күші: |
Макс. 300 тонна |
Гидравликалық қысым: |
Макс. 94 МПа |
Түрі: |
Моторлы гидравликалық |
Өткізгіш қосылысының диаметрі: |
Макс. 120 мм |
Компрессордың соғуы: |
Ең көбі 40 мм |
Гидравликалық компрессорлық машина электр беру желісіндегі өткізгіштерді біріктіру үшін қолданылады. Жиынтыққа гидравликалық компрессор, моторлы гидравликалық сорғы және өткізгіштің әртүрлі қосылыстарына сәйкес штамптар кіреді.

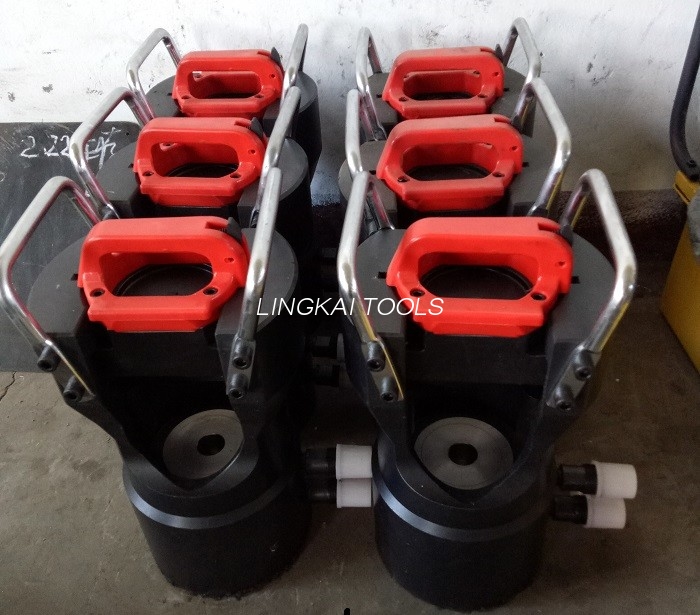

Өткізгіш қосылыстарға арналған гидравликалық компрессорлар
| Элемент № | Үлгі | Макс. Қысу күші (KN) | Макс. Гидравликалық қысым (МПа) | Макс. ACSR өлшемі (мм²) | Инсульт (мм) | Салмағы (кг) |
| 16101 | QY-25 | 250 | 60 | 240 | 22 | 6 |
| 16102 | QY-35 | 350 | 70 | 240 | 25 | 12 |
| 16103 | QY-65 | 650 | 94 | 500 | 25 | 25 |
| 16104 | QY-125 | 1250 | 94 | 720 | 25 | 40 |
| 16105 | QY-200 | 2000 | 94 | 1440 | 25 | 85 |
| 16106 | QY-250 | 2500 | 94 | 2500 | 35 | 126 |
Қолданылуы: Гидравликалық компрессор басы өткізгіш қосылыстарын немесе жерге қосу сымдарын қысу үшін моторлы гидравликалық сорғымен қолданылады. Ол жоғары берік болаттан құйылады.
Ескерту:
- қолмен немесе электр сорғымен басқарылатын QY-25, QY-35; QY-65, QY-125, QY-200 жоғары қысымды моторлы гидравликалық сорғы станциясымен жұмыс істейді.
- Гидравликалық сорғы станциялары үшін №16141-16153 тармақты қараңыз; Қолмен жұмыс істейтін сорғылар үшін тармақ № 16161-16163.
- Сығымдау қалыптары жинақтарымен жеткізіледі. (Өлім үшін № 16121-16126 және 16131-16134 тармақтарын қараңыз.)
QY-125 үшін моторлы гидравликалық сорғы станциясы (үлгі: YBG-94WQ)
| Элемент № | Сипаттама | Макс. Гидравликалық қысым (МПа) | Мұнай шығыны (л/мин) | Қуат (кВт) | Салмағы (кг) |
| 16146 | Қол арбасына орнатылған бензин қозғалтқышы бар гидравликалық сорғы станциясы | 75 | 1.5 | 4.1 | 68 |
Ескертпе: Сорғы станциялары тек гидравликалық компрессорлар немесе басқа жабдық үшін қуат көзі ретінде әрекет етеді.
Бензин қозғалтқышы Жапониядан әкелінген HONDA
Алтыбұрышты қысу қалыптары
| Элемент № | Сәйкес келетін компрессор | Алтыбұрышты қалып жинағының сипаттамасы (сығымдау терминалының сыртқы диаметрі, алюминий қысу терминалы үшін L, болат терминал үшін G) |
| 16121 | QY-25 | Мыс немесе алюминий терминалдары 16-240мм2 |
| 16122 | QY-35 | L – 16, 18, 20, 22, 24, 26, 30, 32, 34, 36 мм |
| 16123 | QY-65 |
L - 26, 28, 30, 32, 34, 36, 38, 40, 45, 50 мм G -12, 14, 16, 18, 20, 22, 24, 26 мм |
| 16124 | QY-125 |
L - 26, 28, 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60 мм G -12, 14, 16, 18, 20, 22, 24, 26 мм |
| 16125 | QY-200 |
L - 26, 28, 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60, 65, 70, 75, 80 мм G -12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32 мм |
| 16126 | QY-250 |
L - 30, 32, 34, 36, 38, 40, 45, 50, 52, 55, 60, 65, 70, 75, 80,95,100 мм G -16, 18, 20, 22, 24, 26, 28, 30, 32,34,36,38,42,44,45,48,50 мм |
Ескерту: Hexagonal Die жинақтары тапсырыс берушінің талабына сәйкес жасалуы мүмкін.
жөнелту
1. Жабдық пен құралдар контейнерде немесе әуе көлігімен жөнелтіледі.
2. Біз өнімді төлемді алғаннан кейін 10 күн ішінде жөнелтеміз.
3. Стандартты өнім үшін қор бар.
