Өткізгіштерге арналған қысқыш: |
Алюминий қорытпасынан жасалған бұрандалы қысқыштар |
Штанганың ұзындығы: |
Ең көбі 6 метр |
Бөлім аумағы: |
Кабель Макс 120 шаршы мм |
Оқшауланған өзек: |
Шыны талшықты таяқша |
Жерге қосу қысқыштары: |
Оқшауланған тұтқалары бар алюминий қысқыштар |
Вольтаж: |
Максималды 500 кВ, теңшеуге болады |

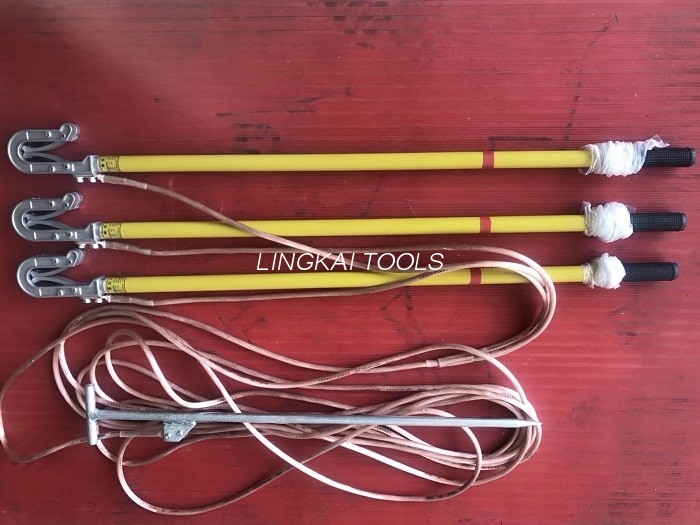

Жерге қосу құрылғысы жұмысшының индукциялық электр тогының соғуын болдырмау үшін өлі электр беру желісінде жұмыс істегенде уақытша жерге қосуға арналған.
Ол электр беру желілеріне, электр станциялары мен қосалқы станция жабдығына, электр қуатын өшіруге техникалық қызмет көрсету үшін қысқа тұйықталу жерге қосуға жарамды.
Ерекшелік
1.Алюминий қорытпасынан құйылған сым қысқыш, жоғары беріктік, жақсы өткізгіштік.
2. Портативті қысқа тұйықталу жерлендіру сымы тасымалдауға және тасымалдауға оңай экспортталған ағаш қораптары бар кенеп қапшыққа оралған.
| Кернеу класы | Ұнтақталған жұмсақ мыс сым |
Жердегі жұмыс шыбықтың ұзындығы (мм) |
|||
| (мм2) | (м) | ||||
| Оқшаулағыш | Қол | Жалпы ұзындығы | |||
| 10кВ | 25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
| 35кВ | 25 | 1,5*3+18 | 900 | 600 | 1500 |
| 68 кВ | 25 | 1,5*3+20 | 1000 | 600 | 1600 |
| 110кВ | 25,35 | 9*3 | 1300 | 700 | 2000 |
| 2*3+20 | |||||
| 220 кВ | 25,35 | 9*3 | 2100 | 900 | 3000 |
| 3*3+25 | |||||
| 330 кВ | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500кВ | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
| 220-500КВ жер үсті сымы | 25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
| Жоғары қысымды сынау жабдықтары | 35,50 | 5*3~10*3 | 700 | 300 | 1000 |
Бір метрдегі мыс сымның номиналды мәні:
| Қима ауданы (мм) | 10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
| Сымның диаметрі (мм) | 4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
| Қабық диаметрі (МΩ) | 7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
| Қарсылық мәні(A) | 1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
| Қауіпсіздік тогы | 90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
