Ерекше өзгешеліктері: |
Бір, екі, үш ролик |
Аты: |
Тақталаушы ролик |
Түрі: |
Роликтегі құдық қорғасыны |
Қолдану: |
Жиек/бұрыш |
Материал: |
Алюминий ролик |
Кепілдік: |
Бір жыл |
Кабель төсеу нұсқаулығы Ролик Кабельді иілу шығыршығы Кабель шығырындағы люктің қорғасыны

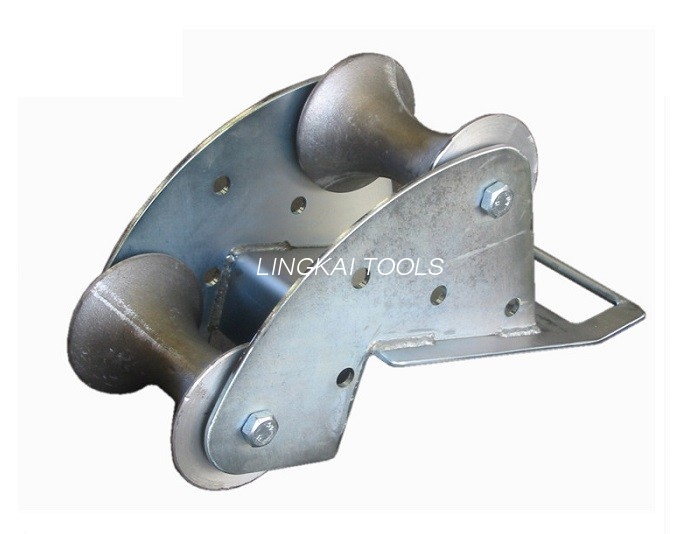

Кабель төсеу нұсқаулығы Ролик Кабельді бүгу роликі
Дәнекерленген болат конструкциядан жасалған люктерге арналған роликті бағыттауыш, цинкпен қаптау арқылы беті өңдеу, алюминий құю шығырығымен, ролик дәл токарлық станокпен, сондықтан беттің тегіс болуын қамтамасыз етіңіз, ролик екі дәлдіктегі терең ойық шарикті подшипникпен жабдықталған, мойынтіректің екі жағы Шаңға тиімді қарсы тұру үшін резеңке тығыздағыштары бар, біз орнату үшін 8.8 сыныпты алтыбұрышты болттарды және алты қырлы гайкаларды қолданамыз жақтаудағы роликтер.
Кабельді төсеуге арналған роликті бағыттағыш жұмыс істейді, ол люктерге немесе ұңғыма сағасына сәйкес келеді, кабель кәріз арқылы және ұңғыма сағасынан шыққанда, ол роликті бағыттаушыға тартылады, кабельдің бетін қорғай алады және оны оңай жасауға мүмкіндік береді. тарту
Деректер парағы
| Элемент № | Сипаттама | Бөлшектер |
| TRGM-1 | Белгіше роликпен |
Алюминий ролик, подшипник 6210 2RS Кептіру және бекіту гайкасы |
| TRGM-2 | Екі роликпен |
Алюминий роликтер, мойынтірек 6201 2RS болт және гайка |
|
TRGM-3
|
үш роликпен |
Алюминий роликтер, мойынтірек 6201 2RS болт және гайка |
Кабель шығыршағындағы жиек/бұрышқа орнатылатын айналмалы люк
MR3 люк кабелінің роликі барабаннан кабельді қосқыш қорапқа/люкке немесе лебедка байланысын люктен шығарады. Роликте люктің шетінде (суретте көрсетілгендей) немесе 90 градус бұрышта орналасуы үшін 2 бұрышты ілгегі бар. Құрылғы MR2-ге ұқсас, бірақ ролик бөлімі тартылу бағытына сәйкес айналады
• Ауыр болат секцияның құрылысы
• Диаметрі 76 мм алюминий ролик*
• Маймен сіңдірілген, техникалық қызмет көрсетпейтін бұталар орнатылған
• Тарту бағытымен туралау үшін айналмалы ролик
• Мырышпен қапталған немесе ұнтақпен қапталған
• Негізгі өлшемі 27 см ұзын x 19 см ені
• Салмағы 3 кг
