НОМИНАЛДЫ КЕРНЕУ: |
35кВ |
МАТЕРИАЛ: |
Мыс сым |
Қолдану: |
ТРАНСИМСИЯ ЖОЛЫ |
ЛИЦЕНЗИЯ: |
CE ISO |
МЫС СЫМ: |
35мм2 |
ТҮРІ: |
Трансмиссия, зат |

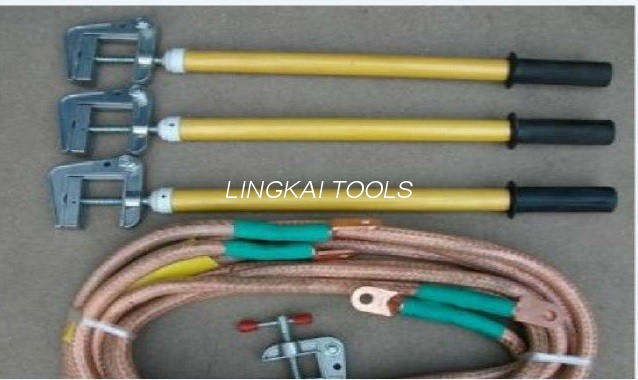

JDX 35КВ кернеулі электрлік қауіпсіздік құралдары Жерге қысқышы бар жерге тұйықтау штангасы
JDX 35КВ кернеулі электрлік қауіпсіздік құралдары Жерге қысқышы бар жерге тұйықтау штангасы
Тарату желілері мен жүйелері
B электр беру желілері мен жүйелері
C қосалқы станциясының автобусы
D жер асты жүйелері
F өнеркәсіптік схемалар мен жүйелер
4. Ерекшелігі: уақытша және портативті.
Өнімдер:
|
Кернеу класы |
Жер жұмсақ мыс сым |
(ММ) Жерде жұмыс істейтін штанганың ұзындығы |
|||
| (ММ) | (М) |
Оқшаулағыш |
Қол |
Жалпы ұзындығы |
|
| 10кВ | 25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
| 35кВ | 25 | 1,5*3+18 | 900 | 600 | 1500 |
| 68 кВ | 25 | 1,5*3+20 | 1000 | 600 | 1600 |
| 110кВ | 25,35 |
9*3 2*3+2 |
1300 | 700 | 2000 |
| 220 кВ | 25,35 |
9*3 3*3+25 |
2100 | 900 | 3000 |
| 330 кВ | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500кВ | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
|
220-500кВ Жер үсті сымы |
25 | 1*3+7~1,5*3+20 | 700 | 300 | 1000 |
|
Жоғары қысымды сынау жабдықтары |
35,50 | 5*3~10*3 | 700 | 300 | 1000 |
Бір метрдегі мыс сымның номиналды мәні:
|
ММ Секциялық аумақ |
10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
|
ММ Сымның диаметрі |
4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
|
ММ Қабықтың диаметрі |
7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
|
MΩ Қарсылық мәні |
1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
|
A Қауіпсіздік тогы |
90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
Конфигурация:
Қолданылған: Ол электр беру желілеріне, электр станцияларына және қосалқы станция жабдықтарына жарамды, қысқа
электр қуатын өшіруге техникалық қызмет көрсету үшін тізбекті жерге қосу.
Ерекшеліктері: Алюминий қорытпасы құйылған сым қысқыш, жоғары беріктік, жақсы өткізгіштік
1.Өнім таңбалары: ілмек жеңіл алюминий қорытпасынан қысылған құюды қабылдайды, полюс жеңіл эпоксидті өндірісті, биіктіктің беріктігін, электр өткізгіштігінің тамаша қабілетін пайдаланады. Балау сымында электролиздік мыс сым қолданылады. Қорғаныс жабынының температуралық ауқымы: ±40°C
2. Өнімнің сипаттамасы:
(1) Фазалық сыммен, жерге қосу сымымен, жерге тұйықтауышпен және жерге қысқышпен біріктірілген.
(2) Жерге қосу сымының көлденең ауданы: 16мм2 , 25мм2 , 35мм2 , 50мм2 , 70мм2 , т.б.
Сондай-ақ оны сіздің сұранысыңыз бойынша жасай алады.
