Қаптама: |
Болат барабан |
Стандартты ұзындық: |
1000 метр Қосымша |
Майлау: |
Қосымша |
Гальванизация: |
Ыстық мырыштау |
БҰРЫЛУҒА ҚАРСЫ СЫМ АРҚАН: |
16 ММ БҰРАМАЛУҒА ҚАРСЫ ұшқыш болат сым арқан |
Сынған жүктеме: |
160 мың теңге |
16 мм бұралуға қарсы болат сым арқан 150 немесе 220 кВ әуе электр желілерінде екі жинақталған өткізгіштер үшін қолданылады. Ол 3,5 мм мырышталған жіптен өрілген.
16MM бұралуға қарсы өрілген болат сым арқан
Бұралуға қарсы өрілген болат сым арқан электр беру желісін тарту кезінде өткізгіштерді немесе OPGW кабелін тарту үшін ұшқыш сым арқан ретінде пайдаланылады.
| Элемент № | Номиналды диаметр | Үзіліс жүктемесі (KN) | Бір жіптің диаметрі (мм) | Қалыпты T/S (N/mm²) | Таза салмақ (кг/1000м) | |
| 18208A | 16 | 160 | Φ3.5 | 1960 | 800 | |

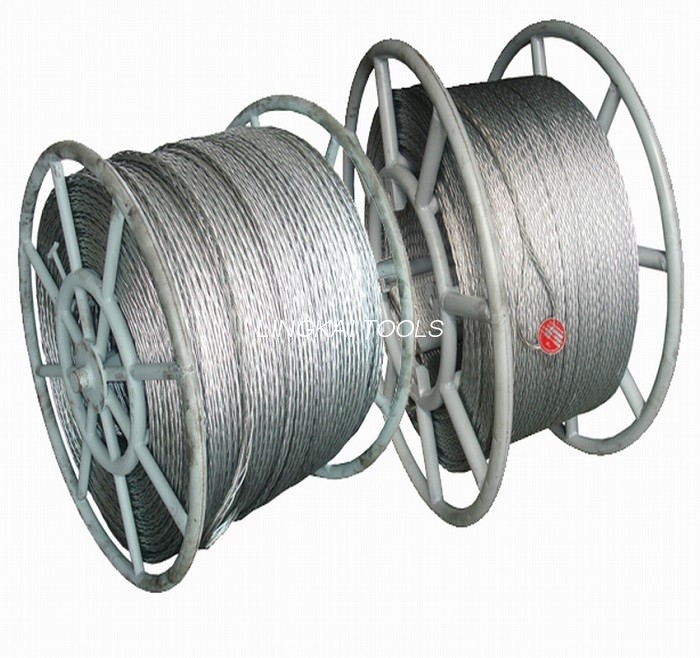

16 мм арқан 1X19 Вт сымның 12 жіпінен өрілген, 1000 метр/барабан
Диаметрі 1300 мм болат барабанға оралған.
Бұралуға қарсы болат арқан 12 жіпті жоғары беріктігі жоғары, икемді мырышталған болат сымнан арнайы өрілген. Өрілген болат жіптің жоғары икемділігі, кернеу күші кезінде айналуға толық тұрақтылығы бар.
Ол қарапайым сымдар арасындағы қысымды біркелкі тарата алады. Арнайы арқан электр беру желісін тарту жұмыстары кезінде тиімділікті арттыра алады. Арқан болат барабанға оралған, оны тікелей тартқыштың орама орағышына орнатуға болады.
18мм бұралуға қарсы өрілген болат сым арқан
| Элемент № | Номиналды диаметр | Үзіліс жүктемесі (KN) | Бір жіптің диаметрі (мм) | Қалыпты T/S (N/mm²) | Таза салмақ (кг/1000м) | |
| 18209A | 18 | 206.00 | Φ4.0 | 1960 | 1060 | |
18 мм арқан 1X25Fi сымының 12 жіпінен өрілген, 1000 метр/барабан
Диаметрі 1400 мм болат барабанға оралған.
Бұралуға қарсы болат арқан 12 жіпті жоғары беріктігі жоғары, икемді мырышталған болат сымнан арнайы өрілген. Өрілген болат жіптің жоғары икемділігі, кернеу күші кезінде айналуға толық тұрақтылығы бар.
Ол қарапайым сымдар арасындағы қысымды біркелкі тарата алады. Арнайы арқан электр беру желісін тарту жұмыстары кезінде тиімділікті арттыра алады. Арқан болат барабанға оралған, оны тікелей тартқыштың орама орағышына орнатуға болады.
22мм БҰРАМАЛУҒА ҚАРСЫ ОРЫЛҒАН БОЛАТ СЫМ АРҚАН
| Элемент № | Номиналды диаметр | Мин. Үзіліс жүктемесі (KN) | Бір жіптің диаметрі (мм) | Қалыпты T/S (N/mm²) | Майланған салмақ (кг/1000м) | |
| 18212A | 22 | 320.00 | Φ4.8 | 1960 | 1520 | |
22 мм арқан 1X29Fi сымының 12 жіпінен өрілген, 800 метр/барабан
Диаметрі 1400 мм болат барабанға оралған.
Бұралуға қарсы болат арқан 12 жіпті жоғары беріктігі жоғары, икемді мырышталған болат сымнан арнайы өрілген. Өрілген болат жіптің жоғары икемділігі, кернеу күші кезінде айналуға толық тұрақтылығы бар.
Ол қарапайым сымдар арасындағы қысымды біркелкі тарата алады. Арнайы арқан электр беру желісін тарту жұмыстары кезінде тиімділікті арттыра алады. Арқан болат барабанға оралған, оны тікелей тартқыштың орама орағышына орнатуға болады.
24мм бұралуға қарсы өрілген болат сым арқан
| Элемент № | Номиналды диаметр | Үзіліс жүктемесі (KN) | Бір жіптің диаметрі (мм) | Қалыпты T/S (N/mm²) | Таза салмақ (кг/1000м) | |
| 18213A | 24 | 360 | Φ5.2 | 1960 | 1760 | |
24 мм арқан 1X29Fi сымының 12 жіпінен өрілген, 700-800 метр/барабан
Диаметрі 1400-1500 мм болат барабанға оралған.
Бұралуға қарсы болат арқан 12 жіпті жоғары беріктігі жоғары, икемді мырышталған болат сымнан арнайы өрілген. Өрілген болат жіптің жоғары икемділігі, кернеу күші кезінде айналуға толық тұрақтылығы бар.
Ол қарапайым сымдар арасындағы қысымды біркелкі тарата алады. Арнайы арқан электр беру желісін тарту жұмыстары кезінде тиімділікті арттыра алады. Арқан болат барабанға оралған, оны тікелей тартқыштың орама орағышына орнатуға болады.
| NINGBO LINGKAI MACHINERY OF POWER CO.,LTD. | ||||||
| Cat.Number | Оны байлаңыз. | Үзіліс жүктемесі | Странд Диа. | Құрылымы | Бірлік салмағы | Ескерту |
| 18101 | 7мм | 35 кН | 2,0 мм | 8x19 Вт | 0,160 кг/м | 8 жіп |
| 18102 | 9 мм | 54 кН | 2,5 мм | 8x19 Вт | 0,26 кг/м | 8 жіп |
| 18103 | 11мм | 77 кН | 3,0 мм | 8x19 Вт | 0,373 кг/м | 8 жіп |
| 18104 | 13мм | 105 кН | 3,5 мм | 8x19 Вт | 0,510 кг/м | 8 жіп |
| 18105 | 15мм | 137 кН | 4,0 мм | 8x19 Вт | 0,667 кг/м | 8 жіп |
| 18201A | 9 мм | 50 кН | 2,0 мм | 12x19 Вт | 0,250 кг/м | 12 жіп |
| 18202A | 10мм | 70 кН | 2,3 мм | 12x19 Вт | 0,356 кг/м | 12 жіп |
| 18203A | 11 мм | 85 кН | 2,5 мм | 12x19 Вт | 0,405 кг/м | 12 жіп |
| 18204A | 12 мм | 100 кН | 2,7 мм | 12x19 Вт | 0,510 кг/м | 12 жіп |
| 18205A | 13 мм | 115 кН | 3,0 мм | 12x19 Вт | 0,620 кг/м | 12 жіп |
| 18206A | 14 мм | 130 кН | 3,2 мм | 12x19 Вт | 0,710 кг/м | 12 жіп |
| 18207A | 15мм | 143 кН | 3,3 мм | 12x19 Вт | 0,770 кг/м | 12 жіп |
| 18208A | 16мм | 160 кН | 3,5 мм | 12x19 Вт | 0,800 кг/м | 12 жіп |
| 18209A | 18мм | 206 кН | 4,0 мм | 12x19 Вт | 1,06 кг/м | 12 жіп |
| 18210A | 19 мм | 236 кН | 4,3 мм | 12x19 Вт | 1,21 кг/м | 12 жіп |
| 18211A | 20мм | 266 кН | 4,5 мм | 12x1T25 | 1,31 кг/м | 12 жіп |
| 18211B | 20мм | 275 кН | 4,5 мм | 12x1T29 | 1,35 кг/м | 12 жіп |
| 18212A | 22 мм | 313 кН | 4,8 мм | 12x1T25 | 1,49 кг/м | 12 жіп |
| 18212B | 22 мм | 325 кН | 4,8 мм | 12x1T29 | 1,54 кг/м | 12 жіп |
| 18213A | 24мм | 342 кН | 5,0 мм | 12x1T29 | 1,65 кг/м | 12 жіп |
| 18213B | 24мм | 375 кН | 5,2 мм | 12x1T29 | 1,80 кг/м | 12 жіп |
| 18214A | 26мм | 400 кН | 5,4 мм | 12x1T29 | 1,95 кг/м | 12 жіп |
| 18214B | 26мм | 405 кН | 4,5 мм | 18x1T29 | 2,02 кг/м | 18 жіп |
| 18215A | 28 мм | 462 кН | 6,0 мм | 12x1T25 | 2,24 кг/м | 12 жіп |
| 18215B | 28 мм | 540 кН | 5,2 мм | 18x1T25 | 2,63 кг/м | 18 жіп |
| 18216 | 30мм | 582 кН | 5,4 мм | 18x1T29 | 2,93 кг/м | 18 жіп |
| 18217 | 31мм | 680 кН | 5,8 мм | 18x1T29 | 3,36 кг/м | 18 жіп |
| 18218 | 32 мм | 727 кН | 6,0 мм | 18x1T29 | 3,60 кг/м | 18 жіп |
| ҰСЫНЫЛАТЫН ЖҰМЫС ЖҮКТЕМЕСІ: АЖЫРАУ ЖҮКТЕМЕСІНІҢ 1/3 БӨЛІГІ | ||||||
| Бұралуға қарсы болат арқан 12 жіпті жоғары беріктігі жоғары, икемді мырышталған болат сымнан арнайы өрілген. Өрілген болат жіптің жоғары икемділігі, кернеу күші кезінде айналуға толық тұрақтылығы бар. Ол қарапайым сымдар арасындағы қысымды біркелкі тарата алады. Арнайы арқан электр беру желісін тарту жұмыстары кезінде тиімділікті арттыра алады. Арқан болат барабанға оралған, оны тікелей тартқыштың орама орағышына орнатуға болады. |
||||||
Қаптама
1. Бұралуға қарсы болат сым арқан болат барабанға оралады.
2. Болат барабанды тартқыштың орама орағышына тікелей орнатуға болады.
3. Тұтынушы арнайы өлшемдегі болат барабанға да тапсырыс бере алады
Төлем
1. Біз T/T және L/C қабылдаймыз.
2. Төлемді T/T арқылы ұйымдастырсаңыз, T/T жылдам көшірмесін жіберіңіз
3. L/C шығарар алдында бізге L/C жобасын жіберіңіз.
